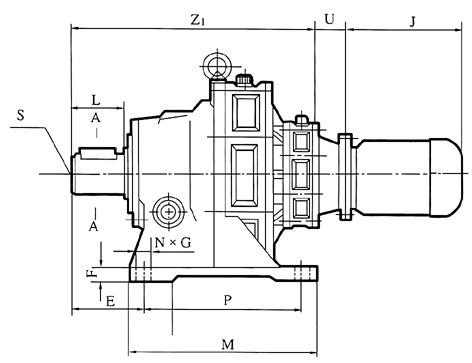

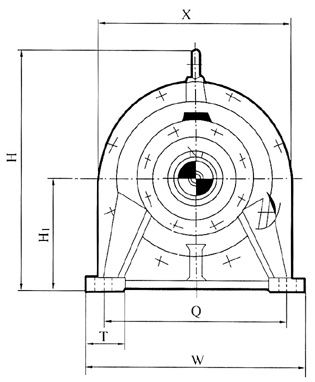

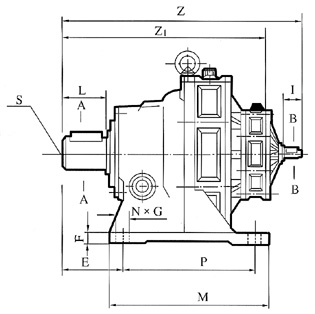

BW、BWY、BWD、XW、XWY、XWD型单级摆线针轮减速机外形、安装和联接尺寸

表 4

	Z1	M	W	H	X	H1	E	F	P	Q	S	T	N×G	B	C	Dh6	L	b	c	dh6	I	Z	重量（kg）
B10	267	160	200	250	200	120	125	15	110	240	M10	55	4×13	10	38	35	56	5	17	15	22	317	43
B20	316	200	320	296	240	140	144	20	150	280	M10	60	4×13	14	48.5	45	71	5	17	15	22	365	50
B30	367	250	390	355	300	160	158	25	200	340	M10	75	4×17	16	59	55	81	5	17	15	22	416	86
B31	376	250	390	355	300	160	158	25	200	340	M10	75	4×17	16	59	55	81	6	20.5	18	35	445	100
B41	465	320	430	425	340	200	206	25	260	380	M12	70	4×21	20	74.5	70	113	6	20.5	18	35	533	136
B42	487	320	430	425	340	200	206	25	260	380	M12	70	4×12	20	74.5	70	113	6	24.5	22	40	562	186
B52	542	400	490	495	400	240	173	25	340	440	M12	70	6×15	25	95	90	119	6	24.5	22	40	619.5	245
B53	563	400	490	495	400	240	173	25	340	440	M12	70	6×15	25	95	90	119	8	33	30	55	659	270
B63	648	520	560	589	500	280	201	35	440	500	M20	90	4×26	28	106	100	138	8	33	30	55	744	435
B74	737	600	690	684	570	325	245	45	500	630	M20	105	6×28	28	116	110	165	10	38	35	62	873	580
B84	963	810	880	878	700	420	322	50	660	800	M30	140	6×39	32	137	130	200	10	38	35	62	1075	1230
B95	1317	1040	1160	1024	990	540	485	60	840	1050	M30	200	6×45	45	190	180	330	14	48.5	45	81	1453	2600
X42	315	195	330	306	240	150	169	22	145	290	M10	65	4×16	14	48.5	45	74	5	17	15	22	360	50
X53	376	260	420	355	300	160	206	25	150	370	M10	80	4×18	16	59	55	91	6	20.5	18	35	445	93
X63	441	355	430	425	340	200	125	30	275	380	M12	75	4×22	18	69	65	89	6	20.5	18	35	513	133
X74	487	380	470	445	340	220	145	30	380	420	M12	90	4×22	22	85	80	109	6	24.5	22	40	562	186
X84	545	440	530	505	400	250	155	35	380	480	M16	100	4×22	25	95	90	120	6	24.5	22	40	619	245
X85	563	440	530	505	400	250	155	35	380	480	M16	100	4×22	25	95	90	120	8	33	30	45	649	275
X95	671	560	620	600	500	290	186	40	480	560	M20	120	4×26	28	106	100	142	8	33	30	45	757	435
X106	744	600	690	684	570	325	230	45	250×2	630	M24	120	6×30	28	116	110	150	10	38	35	54	845	590
X117	963	810	880	878	700	420	324	50	330×2	800	M30	140	6×32	32	137	130	202	12	43	40	65	1057	1230
X128	1317	1040	1160	1024	990	540	485	60	420×2	1050	M42	200	6×45	45	190	180	330	14	48.5	45	70	1443	2700

说明 1、BWY、XWD形 U=0 J尺寸见表7 2、BWD、XWY形 U尺寸 J尺寸见表8
