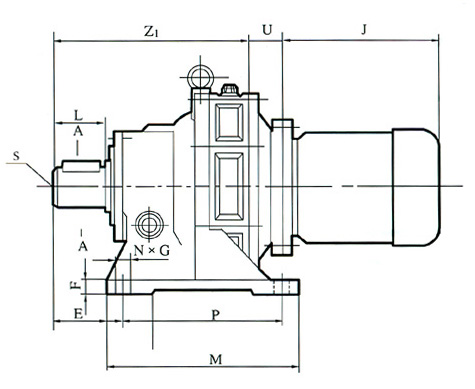

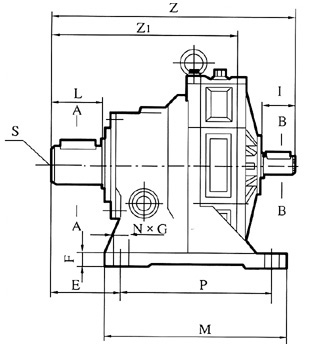

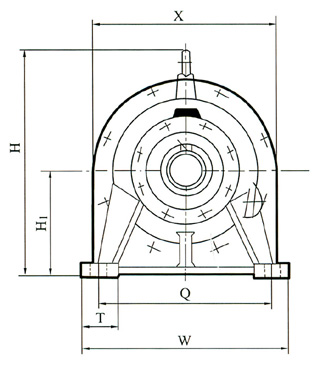

表 3 BW、BWY、BWD、XW、XWY、XWD型单级摆线针轮减速机外形、安装和联接尺寸

表 3

	Z1	M	W	H	X	H1	E	F	P	Q	S	T	N×G	B	C	Dh6	L	b	c	dh6	I	Z	重量（kg）
BV10	142	100	144	155	150	80	52	12	76	120	M5	35	4×11	6	24.5	22	30	5	17	15	25	192	8.5
BV11	154	120	180	165	150	90	60	12	90	150	M6	40	4×11	8	31	28	35	5	17	15	25	208	9
B0	164	120	185	190	150	100	98	15	90	150	M6	28	4×11	8	33	30	35	5	17	15	22	213	11
B1	193	160	280	250	200	120	125	15	110	240	M10	55	4×13	10	38	35	56	6	20.5	18	35	263	24
B2	246	200	320	296	240	140	144	20	150	280	M10	60	4×13	14	48.5	45	71	6	24.5	22	40	321	40
B3	295	250	390	355	300	160	158	25	200	340	M10	75	4×17	16	59	55	81	8	33	30	55	391	80
B4	381	320	430	425	340	200	206	25	260	380	M12	70	4×21	20	74.5	70	113	10	38	35	62	490	125
B5	435	400	490	495	400	240	173	25	340	440	M12	70	6×15	25	95	90	119	14	48.5	45	81	571	210
B6	528	520	560	589	500	280	201	35	440	500	M20	105	6×28	28	106	100	138	14	53.5	50	80	668	395
B7	594	600	690	684	570	325	245	45	500	630	M20	105	6×28	28	116	110	165	16	59	55	82	783	570
B8	812	810	880	878	700	420	322	50	660	800	M30	140	6×39	32	137	130	200	20	74.5	70	105	1044	1170
B9		1040	1160	1024	990	540	485	60	840	1050	M30	200	6×45	45	190	180	330	25	95	90	150	1462	2500
X0	138	84	144	155	113	80	36	12	60	120	-	-	4×10	5	16	14	20	4	11.5	10	15	182	8
X2	160	120	210	184	150	100	101	15	90	180	M8	45	4×12	8	28	25	35	5	17	15	25	210	12
X3	193	150	290	270	200	140	151	20	100	240	M8	60	4×16	10	38	35	55	6	20.5	18	35	263	25
X4	246	195	330	306	240	150	169	22	145	20	M10	65	4×16	14	48.5	45	74	6	24.5	22	40	324	40
X5	305	260	420	355	300	160	206	25	150	370	M10	80	4×18	16	59	55	91	8	33	30	45	401	82
X6	359	335	430	425	340	200	125	30	275	380	M12	75	4×22	18	69	65	89	10	38	35	54	468	123
X7	381	380	470	445	340	220	145	30	320	420	M12	90	4×22	22	85	80	109	12	43	40	65	490	160
X8	431	440	530	505	400	250	155	35	380	480	M16	100	4×22	25	95	90	120	14	48.5	45	70	573	215
X9	551	560	620	600	500	290	186	40	480	560	M20	120	4×26	28	106	100	142	14	53.5	50	80	723	400
X10	605	600	390	684	570	325	230	45	2×250	630	M24	120	6×30	28	116	110	150	16	59	55	100	813	555
X11	812	810	880	878	700	420	324	50	2×330	800	M30	140	6×32	32	137	130	202	20	74.5	70	120	1060	1170
X12	1166	1040	1160	1024	990	540	485	60	2×420	1050	M42	200	4×45	45	190	180	330	25	95	90	150	1462	2500

说明 1、BWY、XWD形 U尺寸见表7 2、BWD、XWY形 U尺寸 J尺寸见表8
