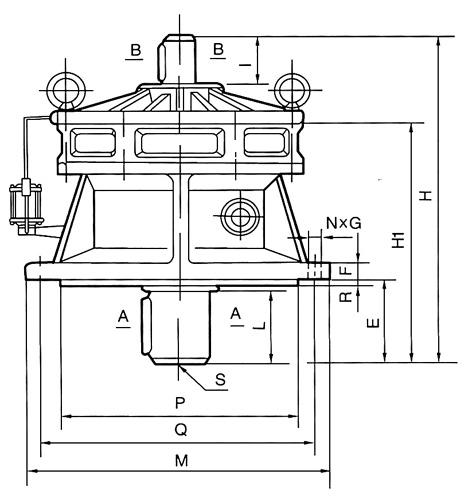

BL、BLY、BLD、XL、XLY、XLD型单级摆线针轮减速机外形、安装和联接尺寸
表 5
H
1
M
E
F
N×G
P
Q
R
S
B
C
D
h6
L
b
c
d
h6
i
H
重量
（kg）
BV10
137
160
35
10
4× 11
110
134
3
M5
6
24.5
22
30
5
17
15
25
192
8
BV11
154
160
40.5
12
4×11
110
134
3
M6
8
31
28
36.5
5
17
15
25
208
9
B0
164
190
40
11
4×11
140
160
4
M6
8
33
30
35
5
17
15
22
231
10
B1
193
230
60
12
6×11
170
200
4
M10
10
38
35
49
6
20.5
18
35
263
22
B2
246
260
70
15
6×11
200
230
4
M10
14
48.5
45
61
6
24.5
22
40
321
38
B3
295
340
78
20
6×13
270
310
5
M10
16
59
55
74
8
33
30
55
391
75
B4
381
430
117
25
12×13
350
390
5
M12
20
74.5
70
108
10
38
35
62
490
113
B5
435
490
131
30
12×18
400
450
8
M12
25
95
90
114
14
48.5
45
81
571
203
B6
528
580
138
35
12×24
460
520
8
M20
28
106
100
138
14
53.5
50
82
668
390
B7
594
650
180
40
12×28
520
580
10
M20
28
116
110
165
16
59
55
82
783
525
B8
812
880
215
45
12×35
680
800
10
M30
32
137
130
200
20
74.5
70
105
1044
1050
B9
1190
1160
370
60
8×39
900
1020
10
M30
78
190
180
320
25
95
90
105
1462
2500
X0
138
120
29
8
6×10
80
102
3
-
5
16
14
20
4
11.5
10
15
182
8
X2
160
180
42
12
6×12
130
160
4
M8
8
28
25
34
5
17
15
25
210
12
X3
193
230
50
12
6×12
170
200
4
M8
10
38
35
45
6
20.5
18
35
263
24
X4
248
260
79
15
6×12
200
230
4
M10
14
48.5
45
63
6
24.5
22
40
319
38
X5
300
340
92
20
6×12
270
310
5
M10
16
59
55
79
8
33
30
45
386
75
X6
354
400
92
25
8×16
316
360
5
M12
18
69
65
80
10
38
35
54
454
110
X7
381
430
114
25
8×18
345
390
5
M12
22
85
80
98
12
43
40
65
490
150
X8
413
190
112
30
12×18
400
450
8
M16
25
95
90
110
14
48.5
45
70
557
203
X9
553
581
170
35
12×22
455
520
8
M20
28
106
100
129
14
53.5
50
80
710
380
X10
570
650
174
40
12×22
520
590
10
M24
28
116
110
140
16
59
55
100
810
515
X11
802
880
210
45
12×38
680
800
10
M30
32
137
130
184
20
74.5
70
120
1043
1040
X12
1190
1160
370
60
8×39
900
1020
10
M42
45
190
180
320
25
95
90
150
1462
2500

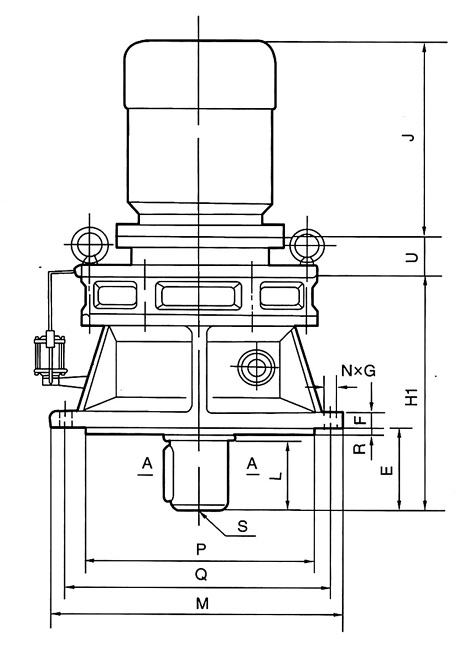

说明 1、BWY、XWD形 U=0 J尺寸见表7 2、BWD、XWY形 U尺寸 J尺寸见表8
<
