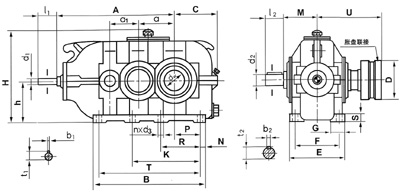

表7 DCYK、DCZK型减速器的外形尺寸

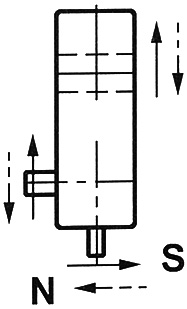

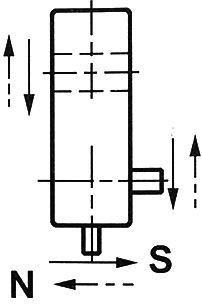

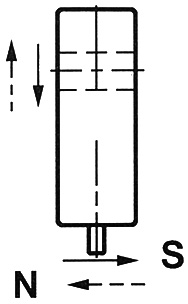

装配型式

名义中心距 a	a1	d1 (m6)	L1	d2 (m6)	l2	dw (H8)	U	A	B	C	E	F	G	S	h	H
160	112	25	60	32	80	80	225	510	555	190	250	210	65	35	180	430
180	125	30	80	38	80	90	250	575	625	215	270	230	70	35	200	475
200	140	35	80	42	110	100	275	640	685	240	300	250	75	40	225	520
224	160	40	110	48		110	295	725	775	260	320	270	80	45	250	570
250	180	42		50		120	325	815	860	290	370	310	90	50	280	626
280	200	50		55		135	360	905	970	325	400	340	100	55	315	702
315	224	55		65	140	160	420	1020	1085	355	450	380	110	60	355	809
355	250	60	140	75	140	180	450	1140	1220	390	480	410	120	65	400	900
400	280	65		85	170	200	490	1275	1355	440	530	460	130	70	450	970
450	315	75		95	170	220	550	1425	1520	490	600	510	140	80	500	1071
500	355	90	170	100	210	280	715	1585	1690	570	650	560	150	90	560	1210
560	400	100	210	110	210	310	760	1775	1895	610	750	640	160	100	630	1325
630	450	110		130	250	340	840	1995	2145	675	800	690	170	110	710	1460
710	500	120		150	250	380	890	2235	2400	760	900	770	190	125	800	1665
800	560	130	250	160	300	420	955	2505	2700	840	1000	870	200	140	900	1870

名义中心距 a	M	n×d3	N	P	R	K	T	b1	l1	b2	t2	D	平均重量（kg）	油量 L
160	145	6×18	30	115	210	-	495	8	28	10	35	185	200	9
180	160	6×18	30	135	240		565	8	33	10	41	215	255	13
200	175	6×23	35	145	255		615	10	38	12	45	230	325	18
224	190	6×23	35	165	290		705	12	43	14	51.5	263	453	26
250	210	6×27	40	180	315		780	12	45	14	53.5	290	586	33
280	230	6×27	45	200	355		880	14	53.5	16	59	300	837	46
315	260	6×33	50	220	405	665	985	16	59	18	69	370	1100	65
355	285		55	245	450	740	1110	18	64	20	79.5	405	1550	90
400	306		55	280	510	840	1245	18	69	22	90	430	1967	125
450	345	8×39	60	315	575	940	1400	20	79.5	25	100	460	2675	180
500	435	8×39	70	350	645	1050	1550	25	95	28	106	570	4340	240
560	475	8×45	80	390	715	1165	1735	28	106	28	116	660	5320	335
630	525		80	445	800	1305	1985	28	116	32	137	690	7170	480
710	570		90	500	900	1490	2220	32	127	36	158	770	9600	690
800	625		90	560	1100	1680	2520	32	137	40	169	850	13340	940
