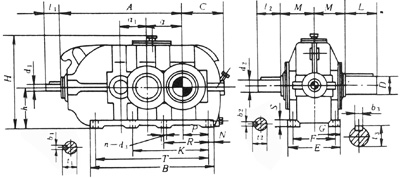

表5 DCY、DCZ型减速器外形尺寸

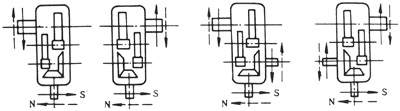

装配型式

名义中心距 a	a1	d1 (m6)	L1	d2 (m6)	l2	D	L	A	B	C	E	F	G	S	h	H	M
160	112	25	60	32	80	70	140	510	555	190	250	210	65	35	180	430	145
180	125	30	80	38	80	80	170	575	625	215	270	230	70	35	200	475	160
200	140	35	80	42	110	90	170	640	685	240	300	250	75	40	225	520	175
224	160	40	110	48	110	100	210	725	775	260	320	270	80	45	250	570	190
250	180	42	110	50	110	110	210	815	860	290	370	310	90	50	280	626	210
280	200	50	110	55	110	120	210	905	970	325	400	340	100	55	315	702	230
315	224	55	110	65	140	140	250	1020	1085	355	450	380	110	60	355	809	260
355	250	60	140	75	140	160	300	1140	1220	390	480	410	120	65	400	900	285
400	280	65	140	85	170	170	300	1275	1355	440	530	460	130	70	450	970	306
450	315	75	140	95	170	190	350	1425	1520	490	600	510	140	80	500	1071	345
500	355	90	170	100	210	220	350	1585	1690	570	650	560	150	90	560	1210	435
560	400	100	210	110	210	250	410	1775	1895	610	750	640	160	100	630	1325	475
630	450	110	210	130	150	300	470	1995	2145	675	800	690	170	110	710	1460	525
710	500	120	210	150	250	340	550	2235	2400	760	900	770	190	125	800	1665	570
800	560	130	250	160	300	400	650	2505	2700	840	1000	870	200	140	900	1870	625

名义中心距a	n-d3	N	P	R	K	T	b1	l1	b2	t2	b3	t3	平均重量（kg）	油量 L	型号
160	6-18	30	115	210	-	495	8	28	10	35	20	74.5	200	9	DBY160.0（DBZ160.0）
180	6-18	30	135	240	-	565	8	33	10	41	22	85	255	13	DBY180.0（DBZ180.0）
200	6-23	35	145	255	-	615	10	38	12	45	25	95	325	18	DBY200.0（DBZ200.0）
224	6-23	35	165	290	-	705	12	43	14	51.5	28	106	453	26	DBY224.0（DBZ224.0）
250	6-27	40	180	315	-	780	12	45	14	53.5	28	116	586	33	DBY250.0（DBZ250.0）
280	6-27	45	200	355	-	880	14	53.5	16	59	32	127	837	46	DBY280.0（DBZ280.0）
315	6-33	50	220	405	665	985	16	59	18	69	36	148	1100	65	DBY315.0（DBZ315.0）
355		55	245	450	740	1110	18	64	20	79.5	40	169	1550	90	DBY355.0（DBZ355.0）
400		55	280	510	840	1245	18	69	22	90	40	179	1967	125	DBY400.0（DBZ400.0）
450	8-39	60	315	575	940	1400	20	79.5	25	100	45	200	2675	180	DBY450.0（DBZ450.0）
500	8-39	70	350	645	1050	1550	25	95	28	106	50	231	4340	240	DBY500.0（DBZ500.0）
560	8-45	80	390	715	1165	1735	28	106	28	116	56	262	5320	335	DBY560.0（DBZ560.0）
630		80	445	800	1305	1985	28	116	32	137	70	314	7170	480	DBY630.0（DBZ630.0）
710		90	500	900	1490	2220	32	127	36	158	80	355	9600	690	DBY710.0（DBZ710.0）
800		90	560	1100	1680	2520	32	137	40	169	90	417	13340	940	DBY800.0（DBZ800.0）
