表 25 SCWV1M63~100型减速器与Y系列电机的连接尺寸

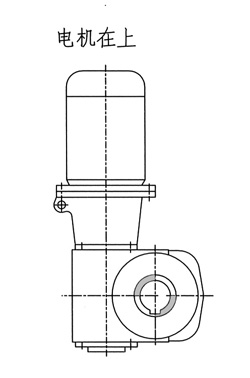

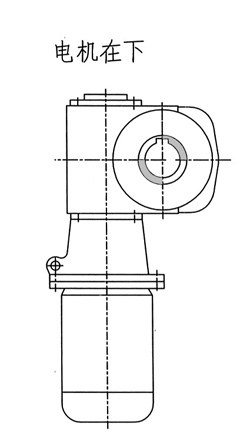

SCWV1M型(a=63~100),装配型式按SCWV163~100

型号

规格

Y系列电机(4/B5)
反力距支架
弹性联轴器(GB5272-85)孔径

电机
机座号

D
H3
≈H4
H5
≈H6

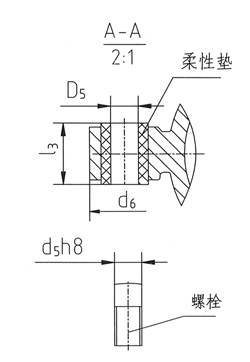

d5、D5
d6
l3

电机端轴头
直径

减速器轴端直径
i<16
i≥16
63

Y80

Y90

Y100/Y112

200

200

250

188

198

215

433

471

545

150

150

170

145

145

170

12

12

16

50

50

60

34

34

42

ML1

ML1

ML2

19

24

28

19
19
80

Y80

Y90

Y100/Y112

200

200

250

211

221

238

456

494

568

170

170

190

170

170

190

16

16

16

60

60

60

42

42

42

ML1

ML1

ML2

19

24

28

24
24
100

Y80

Y100/Y112

Y132

Y132

200

250

300

300

246

263

284

290

519

593

679

725

200

210

230

235

205

220

235

235

16

20

20

20

60

70

70

70

42

52

52

52

ML1

ML2

ML3

ML3

24

28

38

38

-
24
28
-
