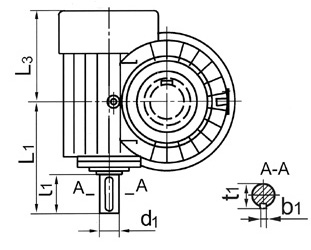

5.1.4 CWS125～500的外形尺寸见图4、表4

地脚螺栓孔的位置

装配型式(F—带风扇)

	a	D	D1	D2	L3	L4	L5	h	h1	H	i≤12.5
	a	D	D1	D2	L3	L4	L5	h	h1	H	d1	l1	h1	t1	L1
CWS125	125	230	280	320	202	134	125	32	8	132	32k6	58	10	35	218
CWS140	140	260	320	360	220	145	135	32	8	150	38k6	58	10	41	228
CWS160	160	300	360	400	245	157	142	32	8	160	42k6	82	12	45	277
CWS200	200	370	435	480	295	181	180	38	8	190	48k6	82	14	51.5	324
CWS250	250	470	540	600	360	210	210	40	8	212	55k6	82	16	59	380
CWS280	280	550	640	700	390	226	215	45	8	225	60m6	105	18	64	430
CWS315	315	605	700	760	430	242	235	50	10	250	65m6	105	18	69	470
CWS355	355	700	805	880	480	256	235	55	10	265	70m6	105	20	74.5	515
CWS400	400	765	785	950	515	278	247	60	10	265	75m6	105	20	79.5	545
CWS450	450	875	990	1070	565	300	275	65	10	315	80m6	130	22	85	625
CWS500	500	1000	1100	1180	655	347	300	75	10	375	90m6	130	25	95	680

	i≥16					d2	l2	b2	t2	L2	l3	地脚螺栓		重量（kg）
	d1	l1	h1	t1	L1	d2	l2	b2	t2	L2	l3	d3	n	重量（kg）
CWS125	28js6	42	8	31	202	55k6	82	16	59	222	14	M12	4	95
CWS140	28js6	42	8	31	212	60m6	105	18	64	260	15	M16	4	110
CWS160	32k6	58	10	35	253	65m6	105	18	69	270	15	M16	4	150
CWS200	38k6	58	10	41	300	80m6	130	22	85	325	17	M16	4	270
CWS250	42k6	82	12	45	380	100m6	165	28	106	385	17	M20	4	410
CWS280	48k6	82	14	51.5	407	110m6	165	28	116	405	17	M24	4	550
CWS315	48k6	82	14	51.5	447	120m6	165	32	127	420	17	M24	4	750
CWS355	55k6	82	16	59	492	130m6	200	32	137	470	17	M30	4	930
CWS400	60m6	105	18	64	545	150m6	200	36	158	490	24	M30	4	1200
CWS450	65m6	105	18	69	600	170m6	240	40	179	560	24	M36	4	1650
CWS500	70m6	105	20	74.5	655	190m6	280	45	200	640	24	M36	6	2190
